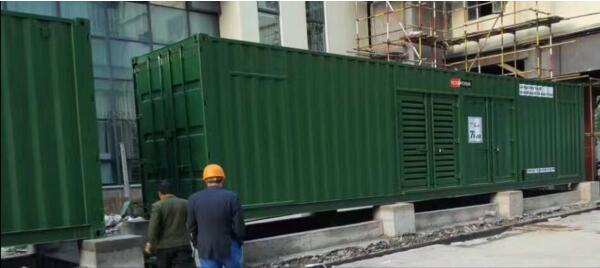

一、1500KW康明斯上海馬拉松集裝箱式發電機組概述

1.1 適用范圍：本規格書適用于廣西頂博電力設備制造有限公司1500KW集裝箱式發電機組。

1.2 供貨方對產品的設計、制造、供貨、檢查和測試負責任，保證按照所示標

準和規范以及相關規格書的要求供貨。

1.3 規范和標準：康明斯系列柴油發電機組符合GB/T2820-2009、ISO8528、ISO3046、IEC34、BS5000 等質量標準；同時具有 ISO9001、ISO14001 品質和環保標準證書。

二、質量保證及供貨范圍

2.1 供貨方將提供符合工業標準和本規格書的優質產品，并對產品正常運行負責。 供貨方保證提供的產品為先進的、成熟的、完整的和安全可靠的，且產品的技術 經濟性能符合本規格書的要求。

2.2 所提供的產品是制造廠的標準產品，通過電力行業產品鑒定，并且已經有豐富的類似規格產品在本規格書中所提供的環境條件下成功運行兩年以上的經歷。

2.3 對產品的性能、調試負責。

2.4 提供產品質量保證體系說明及本規格書相關產品操作、維護保養指導手冊。若業主或設計方根據運行經驗指定供貨方提供某種外購件，供貨方將積極配合。

2.5 有遵守本規格書中條款和產品生產全過程的質量保證體系ISO9001:2008, 以及環境認證體系ISO14001。

2.6 附屬及配套產品滿足本規格書的有關規定要求，并提供發電機組試驗報告和合格證。

2.7 供貨范圍:

1) 1500KW柴油發電機組 (含發電機組生產成套中所需發動機\電機\鋼材\控制系統\電氣元件、線纜、緊固件等)。

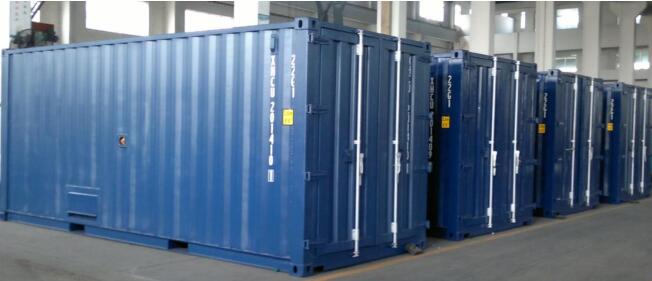

2）柴油發電機組帶低噪音箱采用標準海運集裝箱改制，40’HQ 集裝箱。

注：為保證發電機組內動力、電機正常工作所需空氣和冷卻溫度，發電機低噪音箱必須保證足量的進出風和內部通氣空間，無法為了強制達到某個防護等級而加強防水設計，否則會影響機組正常運行。

3）發電機組配置開關柜，采用3P，抽出式，ABB，3200A 斷路器。

三、 集裝箱式發電機組工作環境

康明斯系列柴油發電機組適應于各種不同的工作環境，包括高寒地帶、高溫區、叢林、沙漠、雷擊區（加裝防雷處理）高原等惡劣的氣候環境，主要參數如下：

環境溫度：-21℃－＋35℃ 相對濕度：≤85%

海拔高度：0-1000m(海拔高度高于 1000m，溫度高于+40℃時，根據具體條件，需做功率修正)。

四、技術要求

4.1 一般要求：

（1）備用1500KW集裝箱式發電機組（含機組組裝完成功能所必須的發動機、電機、儀表、線纜、控制設備和軟件、鋼材、連接件、密封件、緊固件、配對法蘭、螺栓、螺母、墊片等）。

(2) 集裝箱式發電機組技術規格書

4.1.1 產品結構

(1)柴油系統：提供全套三菱發動機自帶的柴油系統配置。

(2)滑油系統：提供全套康明斯發動機自帶的潤滑油系統配置。

(3)冷卻系統：提供全套由康明斯發動機自帶個冷卻系統，另外配置冷卻水箱。

(4)電氣系統：供貨界面為發電機控制柜、發電機組連接外部所需相應接線端子和發電機出口下口。

(5)排放系統：供貨商提供發電機組運行相關排氣、排水、排污油系統。

(6)集裝箱式低噪音外殼：全套由供貨商提供。

4.1.2 元件要求

(1)柴油發電機組模塊；DEEPSEA 型號 DSE7320； 柴油發動機及其輔件、同步發電機（含無刷勵磁系統、電壓自動調節器）、開關柜、底座、減震器、 基礎預埋件等；

冷卻系統：自帶風扇冷卻的閉式冷卻水循環,包括離心式淡水泵、冷卻水節溫器、風扇、水箱等；

聯軸器：滿足發電機組正常運行、符合國家相關標準的合格聯軸器。

進氣系統：干式空氣過濾器、增壓器等；排氣系統：排氣管路、固定部件、排氣口及其附件、消音器等；

燃油系統：燃油濾器、電子調速的油泵等，康明斯發動機自帶提供燃油系統零部件；

潤滑油系統：包括齒輪驅動的機油泵、康明斯發動機自帶的過濾器、冷卻器、管道、滑油加注系統等。

(2) 自啟動系統：

發電機組成套所需電纜、直流啟動電機、充電裝置、蓄電池、固定部件以及相關附件等；

(3) 控制系統包括： 發電機組控制柜（含控制機組所必須的監測儀表）。控制柜面板應配置液晶屏，自動控制深海模塊，型號 DSE7320。 模塊能顯示功率、功率因數、頻率、電流、電壓，狀態指示燈（停機、運行、故障），故障蜂鳴器、指示燈測試按鈕，起動，停車和手動自動 0 位。

轉換開關，本地遠控轉換開關，急停和復位開關。狀態記錄和報警：油壓、水溫、油溫、運行小時、電瓶電壓、轉速、低油壓預報警、高水溫預報警、高油溫預報警、低水位報警、低油壓停機、高水溫停機、啟動失敗和超速停機等。

深海 DSE7320 具備 RS485 通訊接口和遠傳信號及關斷接點。實現機組各種控制功能控制器、調節閥、執行機構，發電機至發電機控制柜電纜。

(4) 負責調試機組，并配置發電機組簡易工具箱。

(5) 燃料用戶自備燃料。

(6) 柴油機組

1）柴油機組：康明斯品牌 KTA50-G15 發動機， 四沖程，12 缸，渦輪增壓，電子調速。

2）冷卻方式：水冷。發動機配置風扇、水箱冷卻。

3）柴油系統：康明斯 KTA15-G15 自帶康明斯標準柴油系統。

4）潤滑油性能：推薦參照康明斯發動機標準配置潤滑油。

5）空氣濾芯：原裝康明斯空氣濾芯

(7)發電機部分：

1）馬拉松單支點無刷自勵發電機，電機型號 MX-1540-4， 電機主用功率 1540KW / 1925KVA；

電壓：230/400V；頻率為 50Hz；功率因數 0.8pf；無刷(自勵)勵磁方式；

2）電動機：高溫絕緣、節能、抗過載。 直流系統的電壓、容量要滿足機組要求。

3）發電機具備保護應動作：發電機短路故障、發電機過流、發電機接地故障、 發電機失勵磁、發電機過電壓、 發電機勵磁回路接地、以及發電機其它保護。 發電機組控制系統除電氣要求的保護外，具有多項典型的報警和停機功能，

4）發電機控制系統：

?配置足夠滿足發電機組運行所需的互感器、繼電保護系統、儀表測量等，保證柴油機組的安全和高效運行。

? 發電機組控制系統，即發電機組控制箱布置在低噪音發電機的低噪音箱內，方便操作人員操作、運行。

? 機組控制系統具備主要功能（不僅限于此）：手動/自動起停發電機；負荷控制；油溫、水溫檢測報警等。當主電源停電后 3 秒鐘內發電機組能隨時自動起動；能在 8-15 秒內滿負荷（帶所有應急負荷）正常運行，當主電源恢復正常后，發電機組退出運行，并恢復到應急起動狀態。

(8) 開關柜：發電機組機旁保護開關柜。3200A ABB 3P 抽出式斷路器。

設備要求采用技術成熟的國際知名品牌 ABB，適用于本發電機設備。

4.2 康明斯靜音發電機組技術規定 : 請參見發電機組技術參數（康明斯KTA50-G15發動機配馬拉松MP100-4發電機）。

5.試驗

(1)康明斯靜音發電機組出廠前全部經過出廠試驗，歡迎買方來廠參觀知道調試過程?？稍谟蓸I(yè)主或業主授權委托人員的見證下完成，并出具試驗報告。

(2)現場試驗業主組織完成，供貨方給予必要的配合。

6. 包裝與運輸

6.1 發電機組出廠裸裝 （集裝箱外殼，不需要另外做包裝）。供貨方負責運輸，運費按照業主提供的收貨地址單列，不包含在發電機組價格中。業主放負責機組在使用地點的裝卸。

6.2 運輸要求

6.2.1 運輸目的地由業主指定，產品在運輸過程中應緊固、定位。

6.2.2 發電機組運輸途中的過程安全、維護應按照制造廠給出的運輸方案進行。運輸方案在運輸前提供給業主進行審查并批準。

6.2.3 產品內部結構應在經過正常的鐵路、公路后相互位置不變，緊固件不松動。

6.2.4 運輸時產品本體、可成套拆卸的組件、部件及備品備件、專用工具等不丟失、不損壞、不受潮和不腐蝕。

6.3 裝卸要求

產品本體、可成套拆卸的組件、其他發貨部件等，有承受整體重量的起吊裝置。

7.1500KW康明斯靜音發電機組技術服務(http://www.ywei56.com)

7.1將根據業主要求所提供文件，并與所提供的產品一致。 供貨方所提交 的資料正確、一致、清晰完整。

供貨方應根據《供貨方提供文件清單》的要求，提供資料，如因資料提交 時間的延誤而造成設計工期延誤的，由供貨方負責.

7.2 現場安裝調試及試驗

7.2.1 供貨方負責免費協助指導施工單位進行現場安裝、調試；在業主的組織下， 配合并參與做現場試驗工作，并參與確認驗收試驗結果，業主提供必要的工具和常 用材料。

7.2.2 在業主指定的安裝時間內，供貨方派有經驗的技術人員駐現場，免費提供現場服務。供方技術人員協助業主按產品制造、安裝及運行標準檢查安裝質量，處理調試投運過程中出現的問題。

7.2.3 供貨方選派有經驗的技術人員，對安裝和運行人員免費培訓。并歡迎業主方安裝、運行人員來供貨方工廠學習培訓。

7.3 監造

7.3.1 供貨方進行設備制造的主要工序時提前通知業主，業主有權到產品生產工廠 進行現場監造、監視試驗、驗收等活動。

7.3.2 監造、監視試驗、驗收等活動由供貨方提前一周通知業主，相關人員由業主負責組織。

8.質量保證 設備保證期為投運后 1 年或者 1000 運行小時，在質保期間非業主人為損壞，承擔更換或維修責任， 質保范圍內的費用由承包商負責。

1500KW康明斯上海馬拉松集裝箱式靜音柴油發電機組報價

機組名：集裝箱式柴油發電機組

電壓：230/00V、頻率50HZ、功率因素：0.8pf

柴油發電機組價格

二、1500KW康明斯上海馬拉松集裝箱式靜音柴油發電機組機組配置明細

1. 柴油機—重慶康明斯  2. 發電機—上海馬拉松

3. 控制器—英國深海 DEEP SEA DSE7320帶 RS485 接口、具備遠程啟動功能。

4. 開關柜：配置 3200A,3P,ABB 抽出式斷路器。斷路器型號： E4N 3200 D LSI 3P WMP NST 抽出式，開關柜內置于集裝箱機組箱體。

5. 低噪音箱體內配置分體式 1000L 日用油箱。

6. 低噪音箱選用全新標準海運用40英尺高柜。帶集裝箱證書。按照發電機組運行進出風所需設計改造。

7. 選配油箱：3噸地埋式油箱尺寸：4米長，直徑1.2米。配置防爆輸油泵； 不含油罐到發電機組間管路材料。

8. 機組使用功能—自啟動，自停機，各項報警、保護功能* 配置 3200A,3P,ABB 抽出式斷路器。斷路器型號： E4N 3200 D LSI 3P WMP NST 抽出式

9. 機組附件：

1）全新原裝發動機、電機； DEEPSEA (英國深海）全自動控制器 DSE7320； 免維護電瓶、電瓶浮充；消音器、50攝氏度水箱散熱器。

2）隨機發貨：發動機、電機隨機技術資料、發電機組測試報告、合格證書等技術資料。

注：機組價格為人民幣含稅出廠單價。 如需運到外地，運費按照實際產生收取。

報價說明：

1：付款方式，合同簽訂后，預付 30%定金，發貨前付清余款。

2：交貨期：45天（交貨期遇公眾假期順延）

3：如果需要到公司現場看機組調試驗收，請?zhí)崆?周通知。

4：開據16%增值稅發票。

5：包裝方式：裸裝
